DOUGLAS DC-8/50 MACH2

Bonjour à tous (et à toutes ... s'il y en a :x )

Je m'attaque à un Liner, le "petit" dernier de chez Mach2

Le DOUGLAS DC-8/50 en déco UTA

Une très grande boite remplie comme un œuf (je laisse le réglet de 30 cm sur les photos pour un aperçu des dimensions :wink: )


3 belles grappes




qui promettent un grand appareil !!!

Les parties vitrées (que tout le monde critique en permanence ... et qui ne sont pas aussi horribles que ça !! y'a bien pire !! si si )

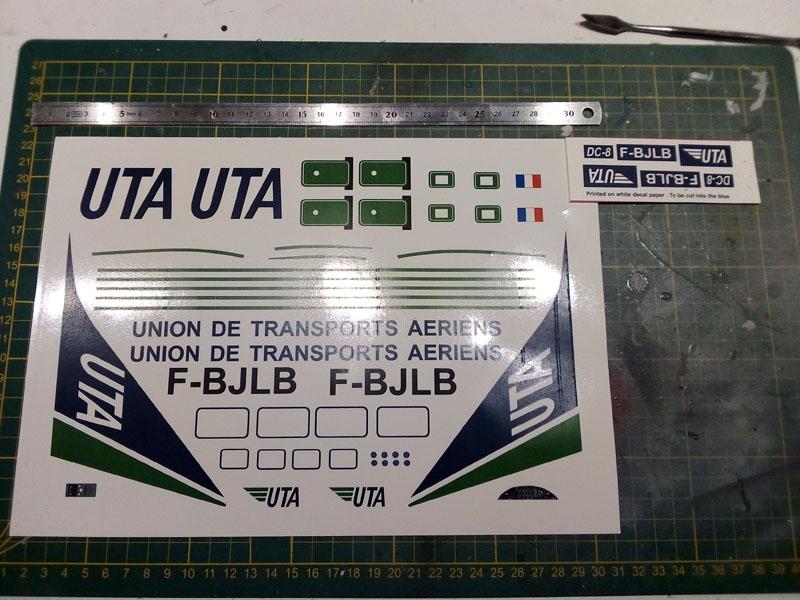

les décals (qui sont par contre imprimés à l'imprimante laser)


la notice


et le plan couleur


Le montage devra être sympa ... surement quelques amélioration à prévoir : photodec pour les aubes de réacteurs par exemple et peut être d'autres truc à voir au fur et à mesure

Pour la déco je pense faire celle du haut qui est quand même plus sympa.

Il va falloir également dessiner quelques masques : vitrages, bandes bleu sur le fuselage et la dérive ... parce que pour arriver au même bleu entre les décals et la peinture bon courage ... et surement d'autres trucs, à voir au montage.



Il va falloir pas mal d'améliorations par endroit et je vais avoir besoin de notre
Mr photodécoupe maison (coucou Stéph :D ) la raison sera évoquée plus loin.

il semblerait que les coins des hublots soient carrément carrés

Oui et non mais de toute façon je les ai "limé carré" volontairement



Beaucoup plus simple pour la pose, et l'arrondi des coins sera fait avec la mise en peinture

La début de montage

Collage des puits de trains principaux, un peu d'ajustements mais pas de commentaires particuliers


Mise en place du cockpit


les ajustements sont approximatifs, mais de toute façon une fois fermé on y verra rien du tout, donc pas la peine de s'en faire outre mesure

logement de train avant, les cloisons latérales sont un peut courtes, mais un petit renfort de carte plastique derrière et se sera bon , on y verra rien non plus de toute façon


le plus gros du travail sera sur les réacteurs


au final ça doit ressembler à ça ...


deux trois solutions

la première pour la sortie on fouille dans les pièces fabrication JFR Team


c'est mieux ça rentre avec un tout petit jeu, parfait adopté

Pour la suite c'est là que je vais avoir besoin du dessinateur maison

les aubes de la face avant, une solution à adapter


pour les cotés j'ai mon idée !!

mais pour la partie là il va falloir attendre un petit peu ;-))

Vu la taille de la bête et le "volume" de l'empennage, on va lester un peu le bébé


préparation des renforts et guides de collage


la prochaine étape sur cette partie sera la fermeture du fuselage ... (qui ont les mêmes dimensions :langue2: )


Passons aux réacteurs ou si on veut pinailler un peu il y a matière :shock: :shock:

les entrées d'air du kit n'ont pas " la lèvre" inférieure ..


un peu de bricolage à prévoir alors baguette magique et abracadabra


en voilà une en résine sur laquelle on peut travailler :mrgreen:

La nacelle réacteur

ressemble à ça


alors que le réacteur ressemble à ça


donc attaquons

Ouverture des volets ... ok là c'est carrément la fenêtre :mdr1:


préparation d'un petit insert


avec un petit "reste" de photodécoupe pour tester


plutôt pas mal pour un test ..

maintenant finaliser l'insert correctement pour pouvoir en faire un moule .. je ne vais pas m'amuser comme ça pour les 8 exemplaires à faire !!

pour la photodec prévoir la définitive et travailler sur les volets.

la suite au prochain épisode :wink:


Fuselage fermé et mastiqué dessus .. je suis toujours très généreux avec le mastic :0


empennages assemblés et en partie mastiqués


L'opération "portes ouvertes" continue :mrgreen: encore en petite moitié à faire


et la modif de l'entrée d'air est ok


et ça s'intègre plutôt pas mal


du coup il faut commencer à songer à en faire des copies !!

Devant les nombreux rappels incessants et insistant et surtout amicaux de tous ces nombreux amis du forum, je ne vais pas vous abandonner comme ça et je vais continuer de publier mes avancées, même si cela avance moins vite depuis la fin des congés, j'ai quand même un peu bossé sur le gros bestiaux !!

C'est quasiment aussi long que le B-36 !! j'ai des preuves si vous ne me croyez pas !! :x

La bête est en croix


assemblage assez simple pas trop de masticage sur le fuselage


un peu de marche à récupérer par ci par là mais c'est un peu de ma faute, j'ai mis les renforts de collage sur le fuselage le plus "mince" et donc à l'assemblage il y avait un petit peu de décalage mais rien de bien exceptionnel

le croupion un tout petit peu plus de travail


L'empennage vertical pas de soucis majeur, un petit joint au niveau du raccord avec la partie qui est moulé sur le dos du fuselage


le raccord aile fuselage est un peu plus délicat, il y a une "marche à prévoir" .. du coup à choisir sur l'extrados ou l'intrados :roll:

j'ai choisi l'intrados, plus simple à travailler du coup l'extrados plutôt pas mal (encore un petit peu de ponçage)


et à l'intrados, marche facilement récupérée


les empennages horizontaux sont prêts


les mâts de réacteurs sont en chantier, il y a encore un petit peu de travail :

- j'ai plié une partie arrière au ponçage :evil: :evil: :evil: faut réparer ça maintenant (un petit "trempage" dans la résine et on va récupérer ça proprement :wink: )
- il y a un petit manque de matière sur certaines parties


la suite avec la finition du ponçage de l'emplanture de l'aile, la mise en place des empennages horizontaux ... et il faudra penser à fermer la décapotable :D


la "conduite intérieure" est en place. Pas la peine de beaucoup fignoler on y voit pas grand chose


Mise en place de la verrière thermoformée fabrication maison ... ou plutôt "JFR Team" :frime:


masticage sur l'arrière, le fuselage s’affaisse un petit peu au niveau du joint c'est un peu trop compliqué à rattraper à la colle blanche, et comme il n'y a pas de hublot trop proche, on peu mastiquer et poncer franco !!

La partie avant est lissée à la colle blanche

Mise en place des caches dessinés et découpés à la silhouette


La suite avec la fignolage du lissage des karmans à la colle à bois, il me reste quelques toutes petites bulles à rattraper.

Et ensuite passage à la peinture blanche avant pose des 48 hublots 8|

La verrière a été collée à la colle à bois comme je le fais d'habitude.

par contre comme elle est grande et que le joint à l'avant est un peu casse**** ( s'il faut accentuer un peu le juron il faut rajouter qques étoiles :) )
j'ai du la refaire et la coller à la colle maquette puis renforcer par endroit à la cyano (les coins)

pose des masques en oramask qui ont l'avantage de bien résister au ponçage !!

mastiquage classique et multi séances de ponçage pour avoir un joint correct.

Pour le moment en finition de peinture blanche, photo dès que c'est correct.

En attendant la photodecoupe est prête :x :x merci Ravencbx pour les dessins !!! :amen: :amen:


du coup on commence le boulot sur les réacteurs

l'insert sortie du moule


ajout de l'intérieur


et essais de pose pour les "volets"


là il faut encore bricoler un peu pour que cela ressemble à qque chose de chouette .... notice et photos explicatives en même temps si besoin

préparation plus avancée du bloc réacteur, avec les pièces en main ça change un peu de l'idée de départ mais on s'adapte

les essais à blanc

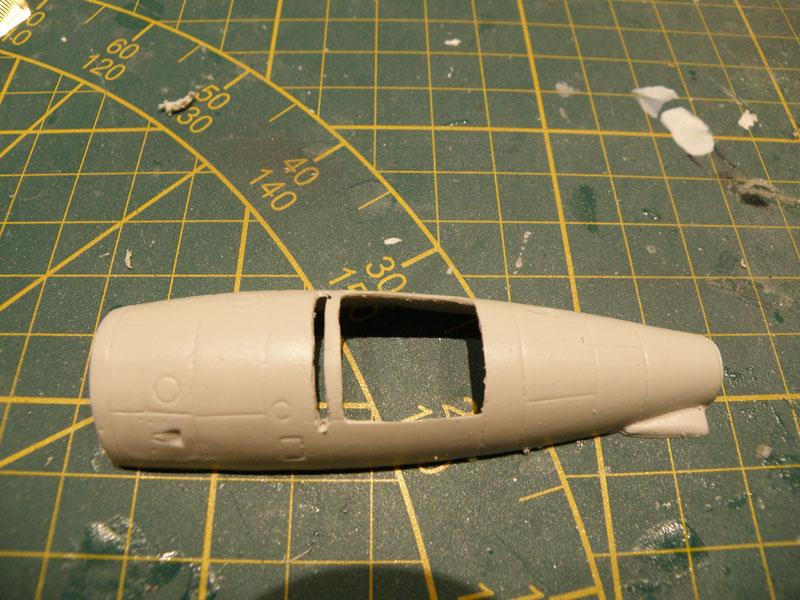

on creuse plus large et on prépare une petite fente pour loger l'insert


mise en place de l'insert


il faudra remastiquer le pourtour de la pièce dans la fente

essai de mise en place des "volets" du réacteur


comme ça on crée le décrochement à l'avant


et en mettant les volets en position ouverte ça rend plutôt pas mal :shock: :shock:



plus qu'à faire ça ...8 fois !!!!!!!!!!!! 8| 8|

La peinture blanche est quasi ok sur l'ensemble de la machine


l'image est un peu jaunâtre du à la lumière de l'atelier, il faudrait une vue extérieure mais avec les températures actuelles :nonon:

le poste de pilotage est ok


une petite reprise de blanc à faire plus bas, le blanc descendant loin sur l'avant

début de collage des hublots ... ça va prendre un peu de temps :mrgreen:



les inserts sont posés et mastiqués au 3/4


et sur l'une des nacelle la sortie de tuyère est posée


Suite de l'assemblage des nacelles réacteurs

Préparation des aubes de la soufflante par l'ajout d'un petit cône sur l'axe. Une pointe de missile trouvée dans la boite à rabiot


collage à l'arrière de la nouvelle entrée d'air une fois celle ci préparée et l'intérieur poncé


Ensuite on les oriente toutes un petit peu en appuyant légèrement avec une pointe sur un coté


ça rend plutôt pas mal :ghee:


et une fois collé sur la nacelle le rendu est encore plus sympa


maintenant masticage et ponçage du joint entrée d'air/nacelle et il faudra songer à la sortie de tuère

Merci à tous pour vos commentaires ça donne encore plus envie de continuer :x

autre point délicat de la machine les ouïes à l'avant


pour être plus fin qu'en plastique surtout pour les cloisons intérieures en photodécoupe c'est bien mieux

Première étape collage sur le fond du logement


ajout des cloisons internes



comme vous pouvez le voir sur les photos c'est pas gros :pasdrole:

on referme le tout


et après la première séance de mastico-ponçage il n'y a plus que des retouches à prévoir




Il est temps maintenant de reconnaitre l’appareil dans le hangar :mrgreen:

Alors peinture de la dérive

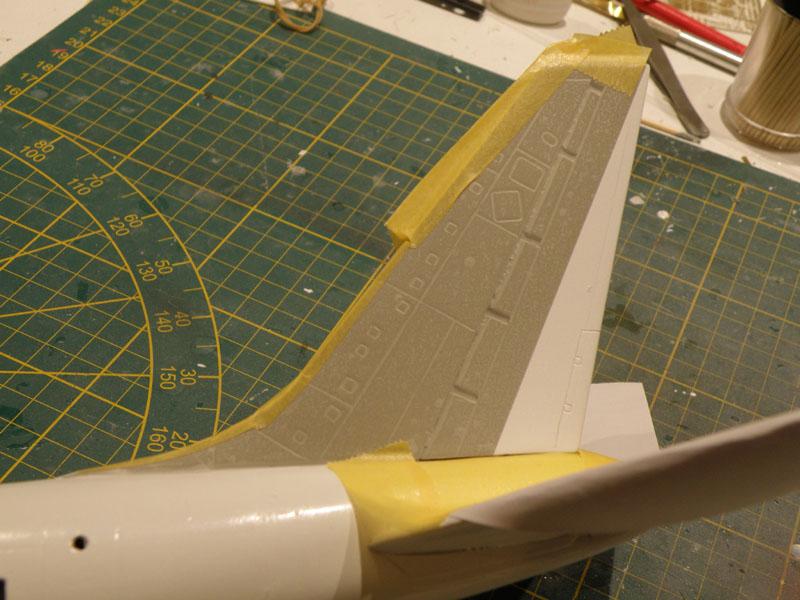

masquage


peinture verte


démasquage de la zone à peindre en bleu



Le dessin du UTA est différent des 2 côtés :!:

et hop tout juste sortie du bleu encore mouillé


on laisse sécher jusqu'à demain :x

Démasquage de la dérive


Quelques petites retouches à faire dans le fond des gravures et au pied de dérive, mais c'était attendu

et ensuite on attaque la préparation du masquage global de fuselage.

Le côté gauche est quasi prêt à peindre :shock:


plus en détails




et demain on attaque l'autre côté :mrgreen:



Le vert est mis .. et remasqué :frime:


et hop couche de bleu



la suite avec la reprise des joints de hublots et rattrapage au bleu

collage des pylônes de réacteurs puis masquage pour la peinture alu des ailes et du dessous



Les pylônes réacteurs sont en place, debut de la peinture alu


Le premier ton d'alu est mis partout et le masquage est bien avancé pour le ton suivant !!!



je pense finition du masquage ce soir pour mise en peinture dans la foulée ou au pire demain.

et ainsi de suite pour les 2-3 tons métalliques restant ...

je pense fin de peinture pour le week-end :ghee: :ghee:



bon hier soir mise en peinture du dernier ton d'alu (le 4ème)



hier soir (tard :mrgreen: ) on en était là

il s'agit maintenant de démasquer. On va procéder par étape pour vous :langue2: .. parce que pour moi c'est déjà entièrement démasqué :D

on commence par l'arrière

la photo est un peu floue :rouge:


j'ai eu quelques petites mauvaises surprise avec le bleu qui c'est arraché par endroit. Rien de grave on refera en décals (merci silhouette)

le premier hublot démasqué (ça par contre pas encore fait pour les autres)


Bon on continue :mrgreen:

La partie avant, qques rattrapages


La partie centrale ou le bleu de l'écriture n'a pas résisté au vent relatif 8|


et les parties alus qui sont là par contre super chouettes

l'aile droite


l'aile gauche


le tout vu de dessus


et le dessous


maintenant il faut vernir le fuselage pour essayer de "stabiliser" le bleu puis démasquage des hublots et reprises des pétouilles et fabrication des lettrages en décals

ensuite on attaquera la suite des moteurs


Les nacelles moteurs sont prêtes pour la peinture ... il y en a une qui a été récalcitrante .... une fois fermée, mastiquée prête à peindre ..
mauvaise manip et la soufflante en photodécoupe qui sûrement à cause de sa timidité a décidé d'aller se planquer à l'intérieur de la nacelle :evil: :evil:

redécoupage ouverture et tout ce qui va avec 8| .. re prêt à peindre, ajout de la sortie en chute de photodécoupe ... et la tuyère sûrement aussi timide que la soufflante ... ou jalouse du confort intérieur de la nacelle ... a décidé d'y aller à son tour :rougefaché: :rougefaché: :evil: :evil: :evil:

donc bis repetita ... on découpe et tout et tout :pleur4:

Bref c'est rattrapé !!

La sous couche grise est mise


et pour les soufflantes ça donne super :ghee: :ghee: :ghee:


première teinte d'alu


et qques petites pétouilles à reprendre sur le pourtour de l'entrée d'air mais la soufflante vraiment :super: :super:


la suite masquage et multi tons métal

moteurs sont prêts à être posés .. enfin 3 le quatrième m'a encore fait des siennes :evil: :evil: Mais il est bientôt re-mi dans le rang :diable:


la suite avec le train d'atterrissage mais en attendant un peu de travaux chronophage avec les reprises de peintures de la bande verte

J'ai zappé quelques étapes du final.

Mais la maquette est terminée ci dessous les photos
